Luego de experimentar con los perfiles designados, dentro de esta etapa individual se debe crear un perfil nuevo, teniendo en cuenta las conclusiones y observaciones obtenidas de los experimentos anteriores, dentro de este contexto los fenómenos que se observen dentro de este, deben estar previamente pensados.
La idea que fundamentara la posición y longitud de cada perfil dentro de mi propuesta, sera el de generar un flujo rápido al interior de este, en base a esto se utilizaran la partes del perfil para crear el efecto venturi, para asi dar una mayor velocidad al viento, eso como idea principal.

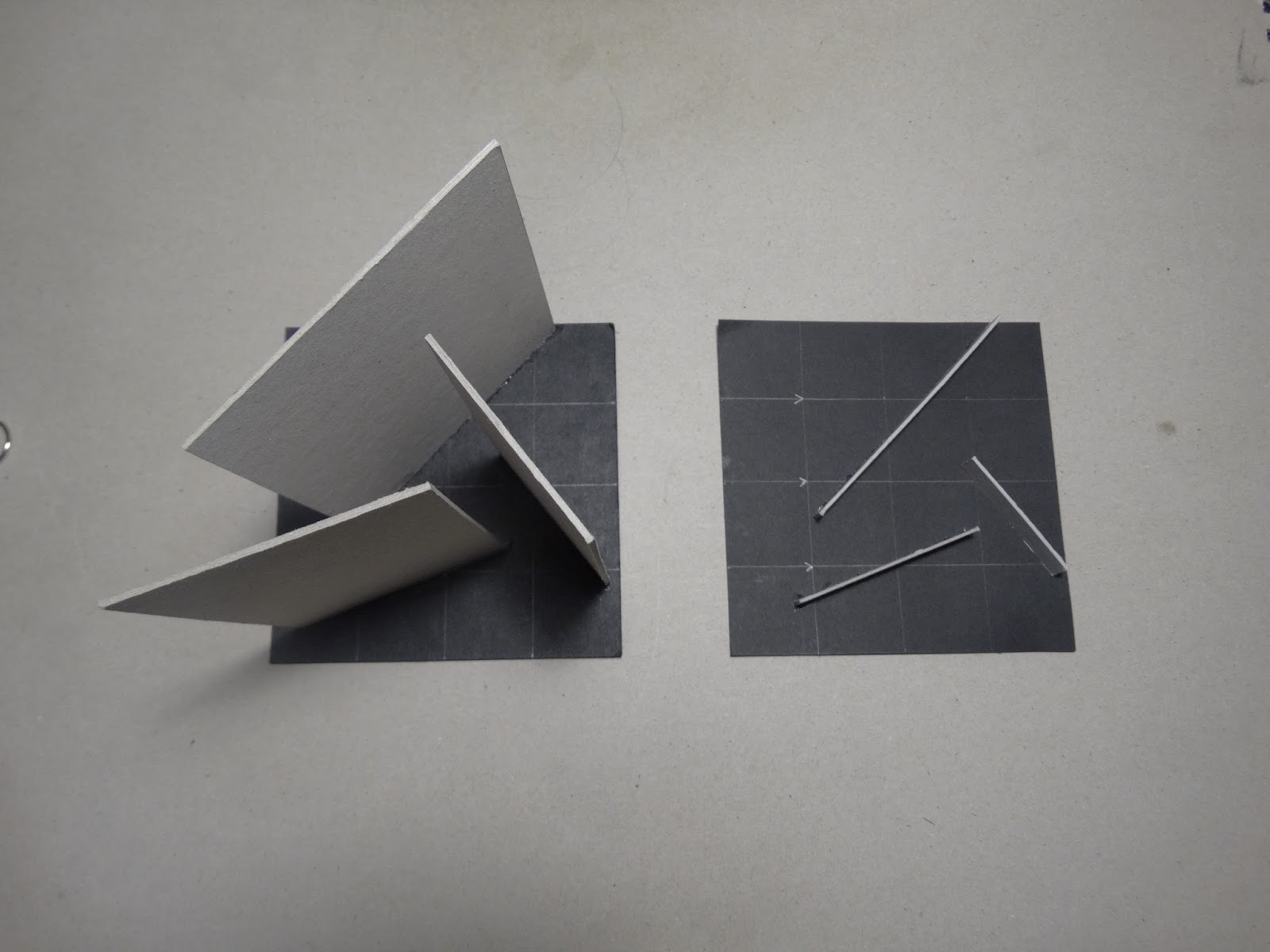

Perfil propuesta
En la imagen se muestra los puntos en donde se generara el efecto venturi, gracias a los espacios estrechos creados.
Experimentación túnel de viento.
Observación: dentro de lo esperado, efectivamente se genera un flujo de mayor velocidad al ingresar y salir del perfil, pero ademas, estos mismos flujos provocan sombras de viento en consecuencia del choque con las partes que conforman el perfil y la misma velocidad otorgada al viento.
En este ejercicio la tare en si es modificar los perfiles, que anteriormente se nos designaron por grupo. de manera tal que ambos elementos que lo conforman queden de forma paralela y así obrservar fenómenos que se pudiesen generar.
En la imagen se muestra el perfil n°6 y el perfil n°8 en la parte superior e inferior respectivamente,y sus modificaciones.
PERFIL N° 6 MODIFICADO
Observación: en esta modificación no se aprecia mayor cambio de lo que ya habíamos visto con el perfil sin modificar, sin embargo los fenómenos se generan de igual forma pero en distinta proporción, evidenciado en las sombras de viento, en donde la sombra superior se genera con mayo magnitud, en contraste con lo que pasa con la sombra inferior, ya que al disminuir la distancia entre los elementos se genera una mayor velocidad de fluyo, disminuyendo la sombra generada.
PERFIL N°8 MODIFICADO
Observaciones: el primer elemento con el que se encuentra el viento provoca una sombra tal, que el segundo elemento es integrada a esta, sin embargo este segundo elemento de alguna manera ayuda a mantener una leve circulación de aire entre ambas partes del perfil.
Esta unidad tiene como fin experimentar con la geometría generada por el viento. Esta geometría se expresa y se forma mediante la manipulación del flujo de este, a través de perfiles que otorguen al viento competencias que nos ayuden a observar fenómenos que se generen. Para esto se utilizara un túnel de viento.
Túnel de viento
Antes de utilizar nuestro tunel de viento, primero se debe calibrar.
La calibración optima del túnel se obtiene segun la caida que tenga el viento en la longitud de la base al chocar contra el cubo.
En el primer caso muestra como no debe caer el flujo con respecto a la base.En el segundo esquema se muestra el optimo funcionamiento del túnel, en donde la caída del flujo se genera dentro del ultimo sexto de la longitud de la base.
Luego de la calibración, se nos dio un perfil pre diseñado, el cual tiene cinco posturas y en donde solo elegiremos dos (n°6 y n°8), con las cuales experimentaremos y formaremos una primera aproximación con respecto al flujo y fenómenos del viento.
En la imagen se muestra el perfil en bruto, en los bordes se
especifica la postura de este y por donde debe fluir el viento.
PERFIL N°6
Observaciones: al pasar el viento a traves del perfil n°6, se puede observar la creación de altas y bajas velocidades, correspondiente a las bajas y altas presiones ejercidas dentro y fuera del perfil, generando así abrigaños o sombras de viento dentro de las altas presiones, ademas de evidenciar el efecto venturi al interior del perfil, en donde se genera una menor presion.
PERFIL N°8
Observaciones: en este caso particular el flujo del viento no se modifica al nivel del perfil anterior, dentro de este perfil se genera una corriente leve de aire circulando muy timidamente en consecuencia con su alta presión interior.
